Monte o seu!
​
Passo #1
Comprar um dispositivo compatível
O projeto Meshtastic está ganhando bastante tração no momento. Novos modelos são adicionados a lista de dispositivos compatíveis a cada mês. Ainda não tive a oportunidade de adquirir todos os dispositivos compatíveis pessoalmente. Vou destacar em amarelo aqueles que eu possuo.
Os dispositivos são divididos em duas categorias, baseadas em seus microcontroladores (MCU): os baseados no ESP32 e os baseados no NRF52. O ESP32 vem com interfaces Bluetooth e Wifi, enquanto que o NRF52 possui apenas Bluetooth. O NRF52, no entanto, possui uma eficiência energética bastante superior ao ESP32.
​
-
ESP32
- LILYGO® TTGO T-Beam - aprox. R$ 220,00 (com frete)
- LILYGO® TTGO Lora32 - aprox. R$ 90,00 (com frete)
- Nano G1
- Station G1 -
NRF52
- RAK WisBlock
- LILYGO® TTGO T-Echo
​
Para adquirir os dispositivos LILYGO mencionados acima, sugiro a loja oficial na Aliexpress:
https://pt.aliexpress.com/store/2090076. Em nossa loja online nós buscamos capturar algumas promoções de outros fornecedores confiáveis. Não deixe de conferir!
​
Antes de comprar
Note que existe toda uma série de dispositivos para cada categoria, como por exemplo o dispositivo LILYGO TTGO Lora32 nas versões v1, V2.1_1.6.1, v3 (não me pergunte sobre o porquê desse versionamento estranho, não sei responder). Convém sempre escolher o modelo mais atual, pois possuem mais recursos e melhorias no hardware. Lembre-se também que o design do dispositivo pode mudar entre versões! Esse detalhe é importante caso você queira imprimir seu próprio case 3D. Por exemplo, note na figura abaixo a diferença na posição da porta USB entre os modelos TTGO Lora32 versão 1 e versão 2.1.
TTGO Lora32 v1
TTGO Lora32 v2
O dispositivo TTGO Lora v1, assim como as placas Heltec de primeira geração não são recomendadas devido a diversos problemas de design (localização dos componentes, etc) e falhas graves no sistema de carregamento dos circuitos. Por esse motivo não sugerimos nenhum dos dispositivos de primeira geração da serie Lora ou Heltec, mesmo que eles sejam anunciados com frequência em sites como o Aliexpress.
Lembre-se também de escolher um dispositivo que opere na faixa 915-928MHz (código ANZ), apropriada para o Brasil. O chip LoRa correspondente a esta frequência é o SX1276 (como em modelos TTGO Lora v1 ou v2.1) ou SX 1262 (modelos mais modernos como o TTGO Lora T3S3). Caso você não esteja no Brasil, confira a frequência apropriada no link abaixo:
https://www.thethingsnetwork.org/docs/lorawan/frequencies-by-country.html
Entre os dois dispositivos que eu possuo, eu prefiro o Lora32 pelo seu tamanho compacto. Apesar do T-Beam possuir um GPS integrado, um gerenciador de energia integrado (PMU) e um case para pilhas recarregáveis 18650, não faço uso extensivo desses recursos. Logo, prefiro o dispositivo mais compacto (e barato).
Importante!
Ao receber o seu dispositivo, lembre-se de conectar a antena antes de energizar o sistema! Caso contrário o chip LoRa pode ser danificado.
Caso seja necessário soldar algum componente, como o display do T-Beam, confira esse post no forum da Meshtastic:
Fonte: forum Meshtastic (https://meshtastic.discourse.group/) - post

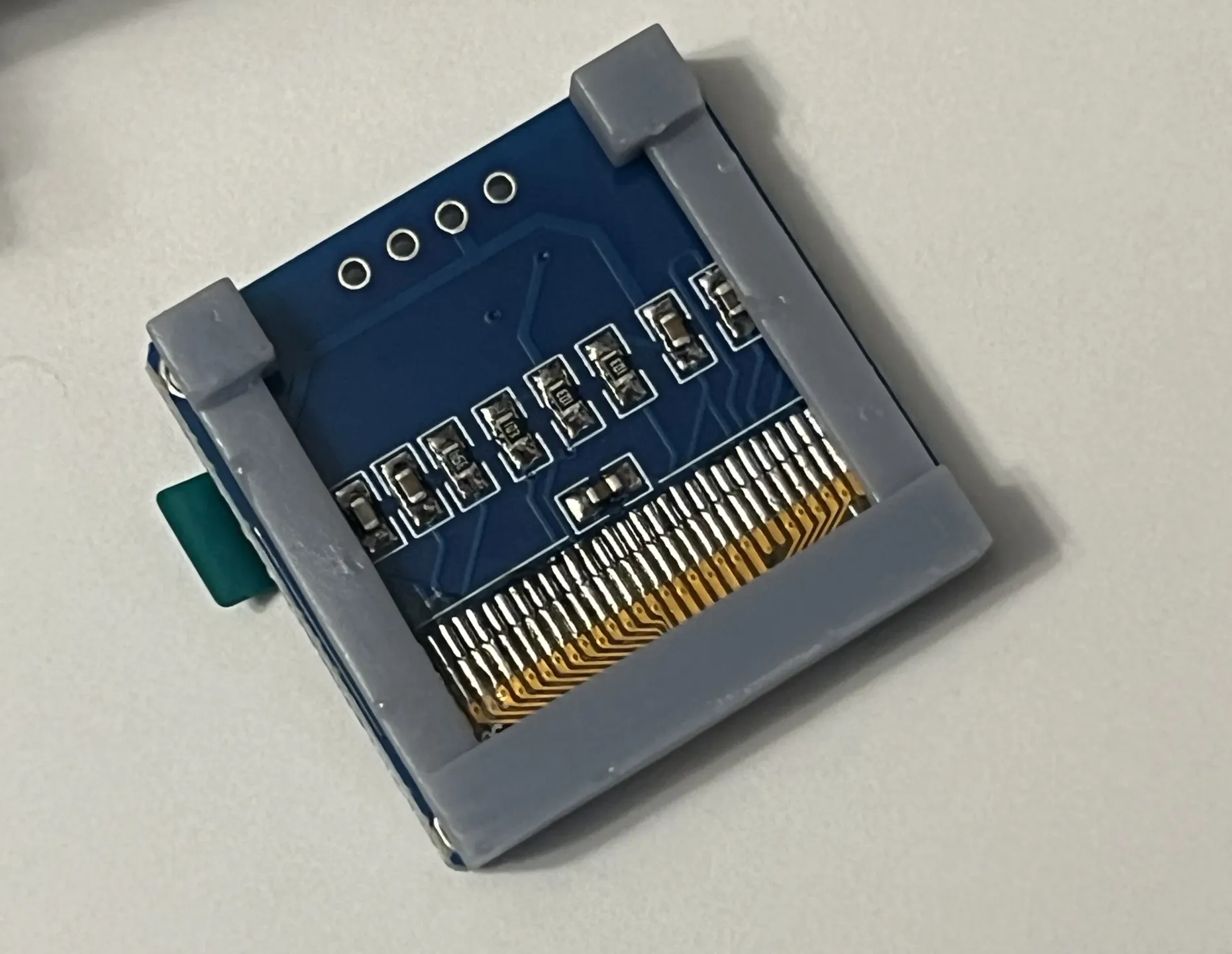

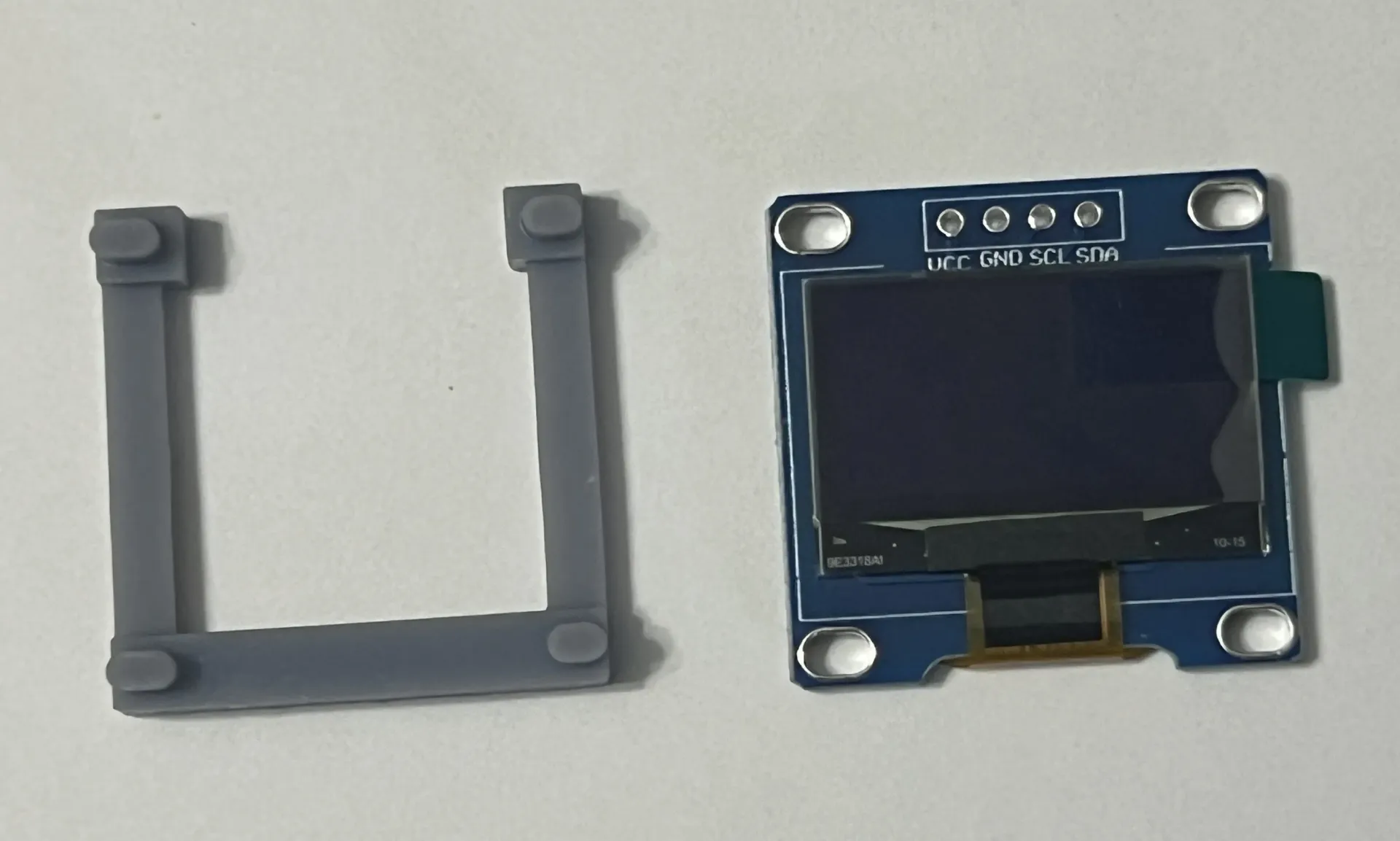

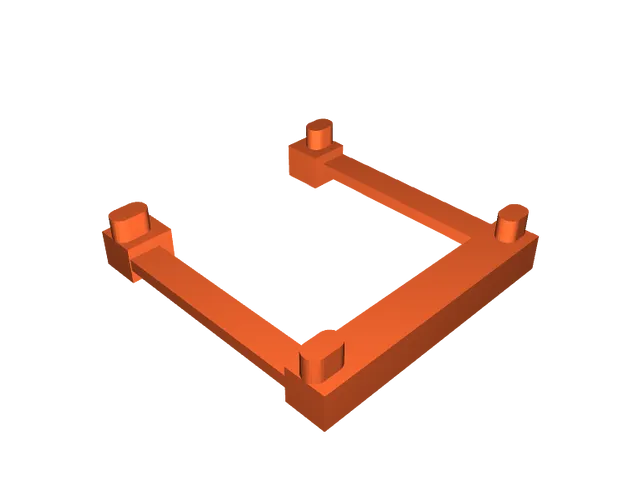

Ainda sobre o dispositivo T-Beam: se você possui uma impressora 3D, considere imprimir um dos suportes abaixo para aumentar a qualidade e durabilidade da solda.
Fonte:https://www.printables.com/model/101205-meshtastic-t-beam-screen-soldering-jig/comments
Passo #2
Carregar o firmware
Até o momento, todos dispositivos LoRa contam com uma interface micro-USB para comunicação com o dispositivo. Lembre-se que você precisa de um cabo de dados para carregar o firmware Meshtastic. Por vezes é um pouco difícil determinar se um cabo USB pode ser usado para dados ou apenas força (acredite, eu cheguei até a cortar um só para o tira-teima). Um pouco de tentativa e erro pode ser necessário.
Conectando-se ao dispositivo
Inicialmente, verifique se seu sistema operacional consegue detectar a interface USB do dispositivo Meshtastic seguindo os passos no link abaixo:
https://meshtastic.org/docs/getting-started#test-driver-installation
Talvez será necessário instalar os drivers para conversar com os microprocessadores. Isto é uma tarefa simples e pode ser realizada seguindo os passos descritos no link abaixo:
https://meshtastic.org/docs/getting-started/serial-drivers
As soluções para carregar o firmware Meshtastic dependem do tipo microprocessador:
-
ESP32 - sugiro usar o instalador web disponível em https://flasher.meshtastic.org/. Outras soluções também viáveis são propostas no tutorial oficial.
-
NRF52 - ainda não testei o procedimento neste tipo de microprocessador. As instruções oficiais sugerem o uso do cliente python para realizar esse procedimento.
​
Qual versão do firmware selecionar?
​
Ainda não houve nenhuma regressão completa no projeto Meshtastic. Segue sendo um projeto experimental. Logo, não há nenhuma versão de produção "estável". Sugerimos selecionar a última versão BETA disponível.
​
​
Passo #3
Baixe o aplicativo
​
O projeto Meshtastic possui clientes Android, Apple, Python e um cliente web. Segue abaixo os links para os aplicativos Android e Apple oficiais:
Ao se conectar ao dispositivo pela primeira vez, será necessário definir algumas informações como o nome do usuário ou dispositivo e a região de onde se está conectando. Como o Brasil não aparece na lista, selecione ANZ para a configuração americana, que é equivalente a nossa.
Passo #4
Acessórios
Baterias
Dispositivos como o T-Beam usam um padrão de bateria não muito comum. São pilhas de um tamanho chamado "18650", um pouco maiores que as de tamanho padrão AA.
Recomendação!
Sugiro a compra de baterias de boa qualidade de fornecedores locais, seja pela Internet ou lojas físicas. O preço de uma unidade gira por volta de R$20,00, excluindo frete. Algumas lojas na Aliexpress vendem baterias por um preço bastante atrativo, porém são de fornecedores que não dispõe de toda documentação necessária para o envio internacional. Isso implica em uma demora excessiva no envio e até a não entrega do produto.
Não é necessário adquirir baterias com circuito de proteção, já que a maioria dos dispositivos dispõe de um circuito de carregamento. No entanto, para segurança, recomenda-se o uso de baterias de no mínimo 1000mAh, visto que os modelos TBeam e Lora usam correntes de carregamento de 500mA e 100mA respectivamente. Confira este vídeo para mais informações!
Atenção!
Desconfie de baterias no formato 18650 com capacidade maior que 3600mAh. Quase certamente são falsificações, já que a densidade máxima de energia em uma bateria no formato 18650 é ~3600mAh!
Case 3D

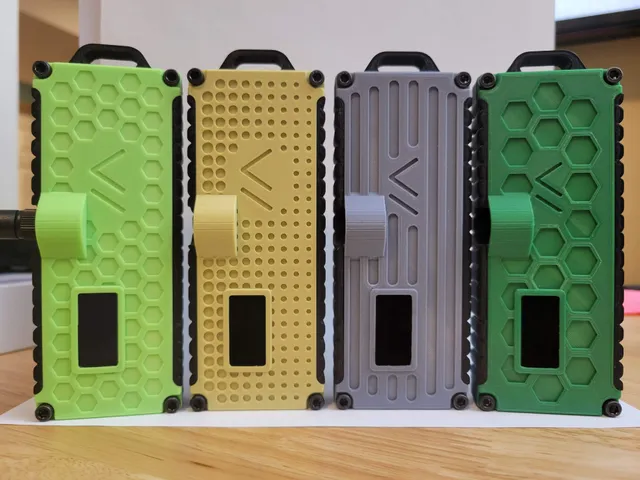

Se você tiver acesso a uma impressora 3D, confira os modelos disponíveis no site printables.com. Existem designs muito interessantes. Abaixo estão os meus modelos favoritos:
Case 3D
LILYGO T-Beam
Case 3D
LILYGO Lora32 v2
Confira também os modelos de nossa loja!
Recarregador solar
Para aqueles que vão fazer uso extensivo do dispositivo no exterior, é bastante conveniente dispor de um recarregador solar. A potência exigida pelo recarregador deve ser no mínimo de 5W, a mesma de um carregador de celular comum. No entanto, vários modelos de celular permitem carga rápida, que exigem uma potência de ~ 45W. Seguem algumas sugestões de recarregadores solares da Aliexpress:
- Painel solar 20W, carregamento USB (1200mA) ~ R$ 80,00
- Painel solar dobrável 60W, carregamento USB (3300mA) ~ R$ 330,00
Parabéns, você está online!
Caso deseje encontrar pessoas com quem se comunicar, não deixe de conferir a iniciativa interessante do Meshtastic Map! Lá você poderá divulgar a sua localização e descobrir quem mais está usando Meshtastic próximo a você! Ainda somos muito poucos aqui no Brasil! Caso esteja na região da Grande Florianópolis, nos deixe um alô :)
