Passo #1

Adquira um dispositivo compatível

O projeto Meshtastic já está bastante maduro e novos modelos são adicionados à lista de dispositivos compatíveis a cada mês.

Os dispositivos são grosseiramente divididos em duas categorias, baseadas em seus microcontroladores (MCU): os baseados no ESP32 e os baseados no NRF52. O ESP32 tem mais poder computacional e mais recursos: além do Bluetooth, traz Wi-Fi e, em alguns modelos, até Ethernet. O NRF52 prioriza o baixo consumo de energia e tem apenas Bluetooth. Existe ainda uma terceira família, menos comum: os baseados em STM32WL (como o RAK3172 e o Wio-E5), módulos minimalistas sem USB nem Bluetooth, usados em projetos de nó fixo de baixíssimo consumo.

Na prática, os baseados em ESP32 são indicados para casos de uso que pedem mais processamento ou interfaces adicionais, como um gateway MQTT ligado ao Wi-Fi ou uma estação fixa onde a energia não é problema. Os baseados em NRF52 são ideais para dispositivos portáteis (de mão) e para uso com bateria ou alimentação solar, em que cada miliampère conta. Não existe um "melhor dispositivo" universal: a escolha deve ser guiada pelos recursos de que você precisa e pelo seu caso de uso. Vale também não pagar por recursos que você não vai usar: um T-Beam, por exemplo, traz GPS e um gerenciador de energia (PMU) avançado que são inúteis para quem vai usar o aparelho dentro de casa, ligado direto no USB - nesse caso, um modelo mais simples e compacto resolve melhor.

Onde comprar

Está tudo no nosso marketplace: os modelos que recomendamos, com ficha completa, preço e link de compra na loja oficial de cada fabricante ou na AliExpress. Equipamento usado? Veja os anúncios da comunidade. Seja qual for o modelo, escolha sempre a versão de 915-928 MHz (veja Antes de comprar abaixo).

Ver o catálogo com preços

Antes de comprar

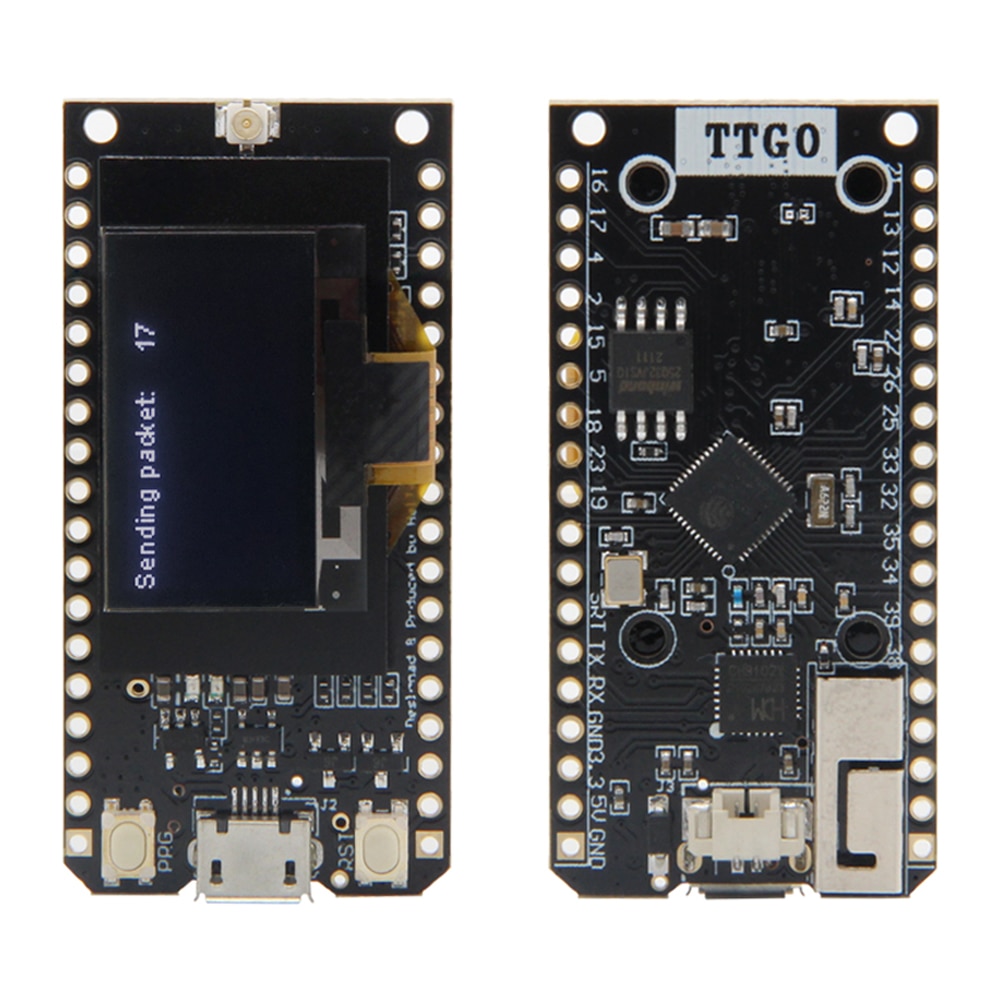

Convém sempre escolher o modelo mais atual, pois possuem mais recursos e melhorias no hardware. Lembre-se também que o design do dispositivo pode mudar entre versões! Esse detalhe é importante caso você queira imprimir seu próprio case 3D. Por exemplo, note a diferença na posição da porta USB entre os modelos TTGO Lora32 versão 1 e versão 2.1.

Mencionamos o TTGO Lora v1 por um motivo específico, e ele vale como alerta. Primeiro, esse modelo (assim como as placas Heltec de primeira geração) não é mais oficialmente suportado pela comunidade Meshtastic: não há mais atualizações de firmware no flasher.meshtastic.org, e a última versão suportada já não conversa com o protocolo Meshtastic mais recente. Segundo, esses dispositivos não são recomendados devido a diversos problemas de design (localização dos componentes, etc) e falhas graves no sistema de carregamento dos circuitos. Ou seja: mesmo que você os encontre à venda bem baratos em plataformas como o AliExpress, eles não são recomendáveis para uso com Meshtastic.

Prefira sempre dispositivos com o chip LoRa SX1262 em vez do antigo SX1276. O SX1262 é a geração mais recente: consome menos energia, tem maior sensibilidade de recepção (ou seja, melhor alcance) e é o chip usado pelos modelos modernos e ativamente suportados. O SX1276 equipa justamente as placas mais antigas (como os TTGO Lora v1 e v2.1), que tendem a ficar de fora do suporte oficial. Os modelos mais novos, como o TTGO Lora T3S3, já vêm com o SX1262.

E já existe uma geração ainda mais nova: a família LR11xx da Semtech. O LR1121, por exemplo, opera tanto na faixa sub-GHz (como os 915 MHz usados no Brasil) quanto em 2,4 GHz, e já aparece em alguns modelos, como uma versão do LILYGO T3-S3. Atenção: um rádio configurado em 2,4 GHz não conversa com a rede brasileira em 915 MHz, e o alcance nessa faixa é bem menor. Para entrar na rede, use-o em 915-928 MHz, como qualquer outro modelo.

Escolha também um dispositivo que opere na faixa 915-928 MHz (código ANZ), apropriada para o Brasil. Atenção: muitos modelos também são vendidos em versões de 433 MHz, destinadas a outros países - elas não vão se comunicar com a rede brasileira (que opera em 915-928 MHz), então evite-as. Caso você não esteja no Brasil, confira a frequência apropriada em Meshtastic - getting started. No Brasil, veja nosso guia completo: Meshtastic no Brasil: frequência e região.

Ao receber o seu dispositivo, lembre-se de conectar a antena antes de energizar o sistema! Caso contrário o chip LoRa pode ser danificado.

Passo #2

Carregue o firmware e configure para uso no Brasil

Quase todos os dispositivos LoRa contam com uma interface USB para comunicação (a exceção são as placas STM32, veja abaixo). Lembre-se que você precisa de um cabo de dados para carregar o firmware Meshtastic. Por vezes é um pouco difícil determinar se um cabo USB pode ser usado para dados ou apenas força (acredite, eu cheguei até a cortar um só para o tira-teima). Um pouco de tentativa e erro pode ser necessário.

Conectando-se ao dispositivo

Inicialmente, verifique se seu sistema operacional consegue detectar a interface USB do dispositivo Meshtastic seguindo os passos em test driver installation. Talvez seja necessário instalar os drivers para conversar com os microprocessadores, conforme descrito em serial drivers.

O caminho mais simples é o instalador web oficial, flasher.meshtastic.org: você escolhe o seu dispositivo e ele mostra os passos de instalação para cada família de microcontrolador, seja ESP32, NRF52 ou STM32. O que muda entre elas:

Qual versão do firmware selecionar?

Ainda não houve nenhuma regressão completa no projeto Meshtastic - segue sendo um projeto experimental. Logo, não há nenhuma versão de produção "estável". Sugerimos selecionar a última versão BETA disponível.

Configure o rádio pelo navegador: config.meshbrasil.com

Com o firmware instalado, o jeito mais rápido de deixar o rádio pronto para a rede brasileira é o config.meshbrasil.com, o assistente de configuração da comunidade. Você conecta o rádio por USB, Bluetooth ou Wi-Fi e ele guia, em poucos passos, tudo o que importa para conversar no Brasil, sem precisar procurar cada opção nos menus do aplicativo.

O que ele configura:

• Nome do nó, completo e curto.
• Região ANZ (915-928 MHz) e o preset LongFast, o padrão da rede brasileira.
• Papel do nó (role): CLIENT por padrão, CLIENT_MUTE sugerido para áreas com muitos nós, e todos os outros papéis no modo avançado.
• Localização: aproximada no canal público (para aparecer no mapa), precisa apenas para o seu grupo ou nenhuma. Funciona com GPS ou com uma posição fixa marcada no mapa.
• Canal privado para família e amigos, com chave gerada no seu navegador e compartilhada por QR code ou link no WhatsApp e no Telegram.
• MQTT da comunidade (mqtt.meshbrasil.com) para rádios com Wi-Fi, com tópico por estado, além das opções de repasse pela Internet que valem para qualquer rádio.

Antes de gravar, o assistente mostra exatamente o que vai mudar no rádio. Depois do reinício, ele relê a configuração para confirmar que tudo foi aplicado. Também dá para salvar um backup da configuração em arquivo e restaurá-lo depois, inclusive em outro rádio. Ele já segue as regras do firmware 2.8, como a localização precisa só em canais privados e o novo ID do nó derivado da chave de identidade.

Tudo acontece no seu navegador: o site conversa direto com o rádio e nenhuma configuração é enviada a servidores. Funciona no Google Chrome ou no Microsoft Edge, no computador ou no Android. No iPhone e no iPad o navegador não tem acesso ao rádio: use o aplicativo do Passo #3.

Abrir o assistente de configuração

Passo #4

Acessórios

Baterias

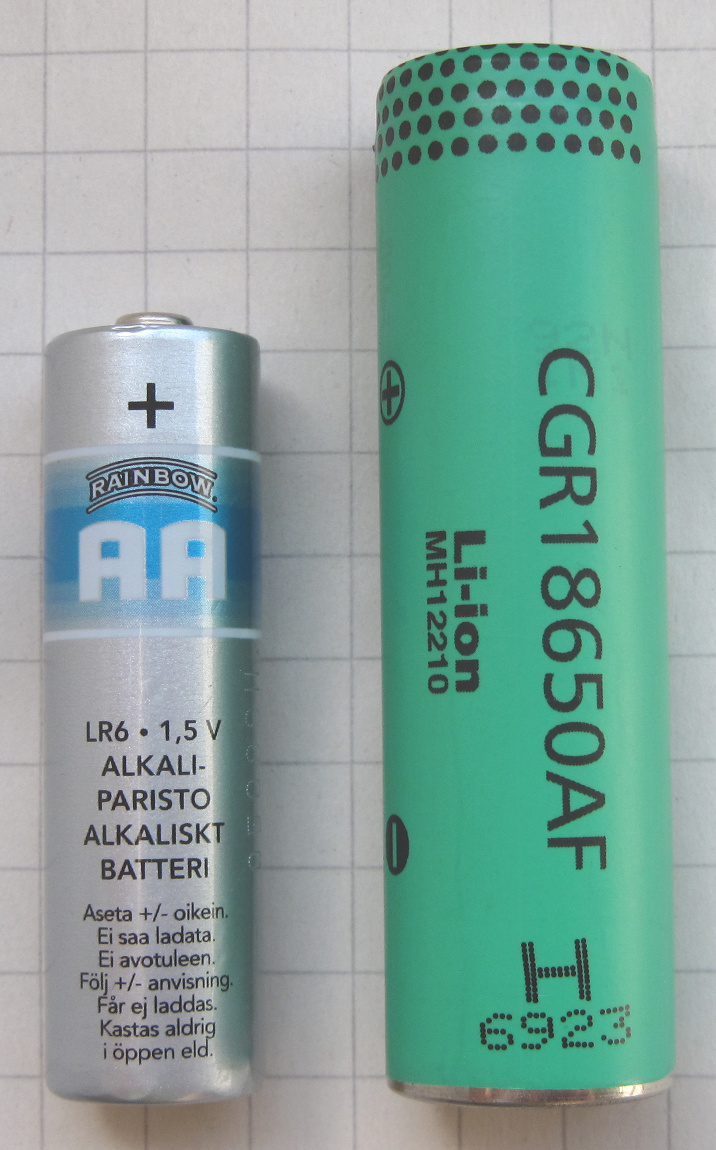

Desconfie de baterias no formato 18650 com capacidade maior que 3600mAh. Quase certamente são falsificações, já que a densidade máxima de energia em uma bateria no formato 18650 é ~3600mAh!

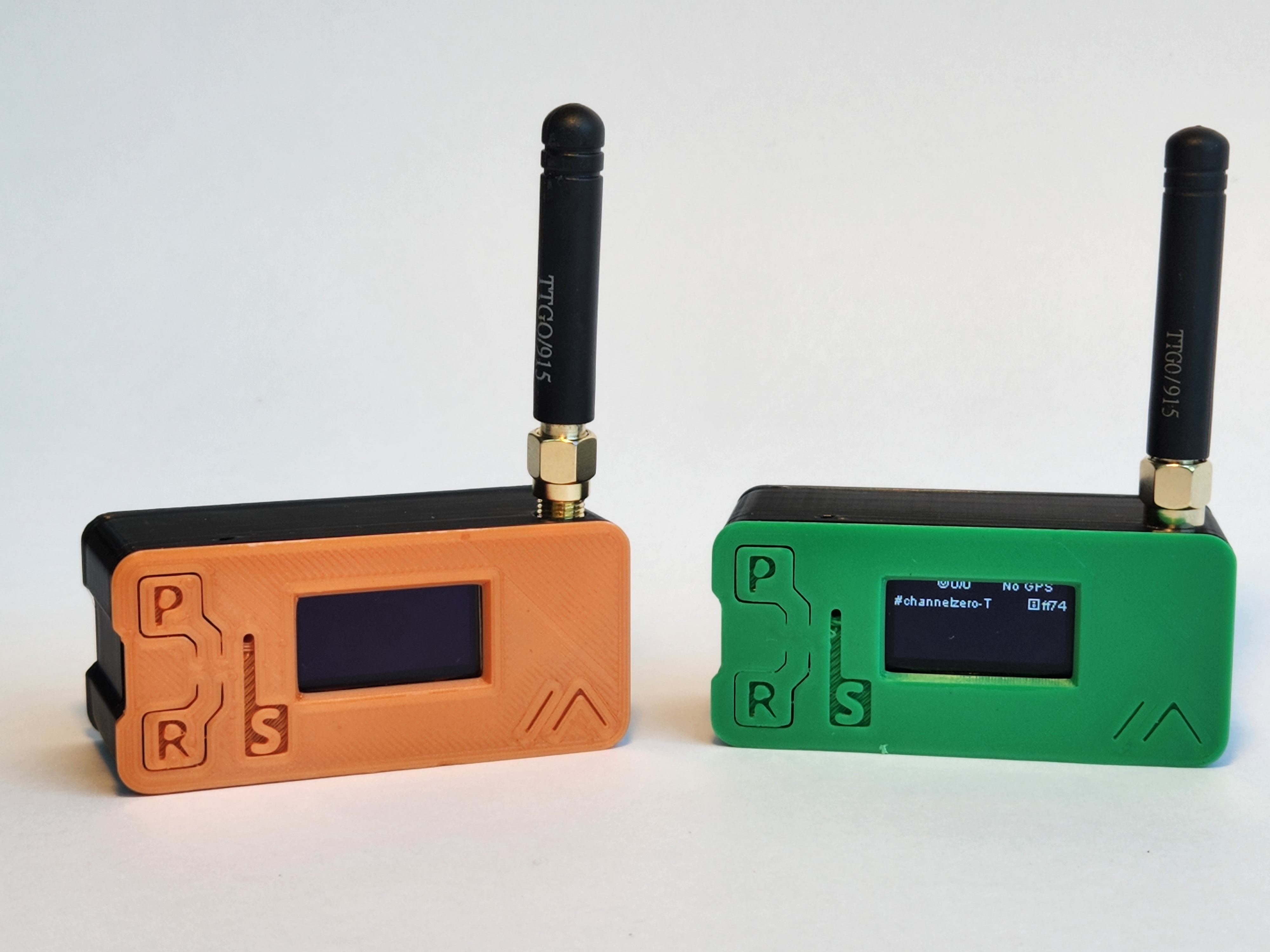

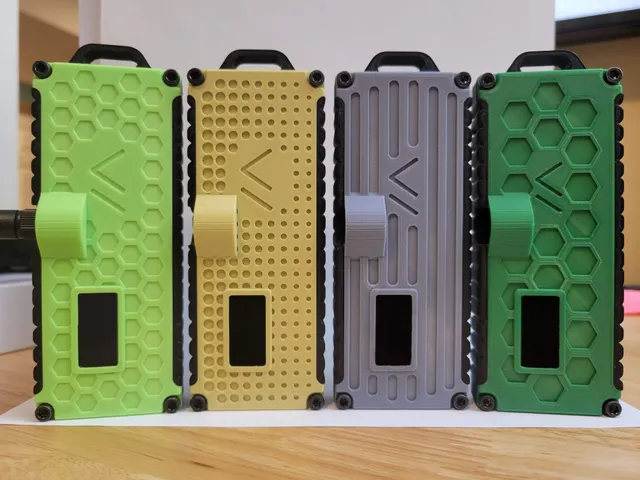

Cases 3D

Se você tiver acesso a uma impressora 3D, confira os modelos disponíveis em sites como o Printables e o Thingiverse. Existem designs muito interessantes. Abaixo estão alguns dos nossos favoritos:

Confira também a busca geral por Meshtastic no Printables e os modelos de nossa loja!

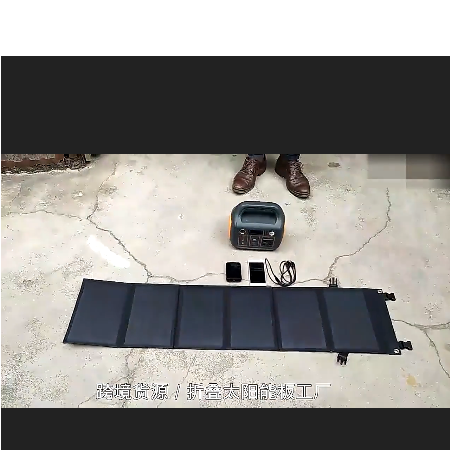

Recarregador solar

Para aqueles que vão fazer uso extensivo do dispositivo no exterior, é bastante conveniente dispor de um recarregador solar. A potência exigida pelo recarregador depende do consumo do dispositivo. Seguem algumas sugestões de recarregadores solares da AliExpress:
